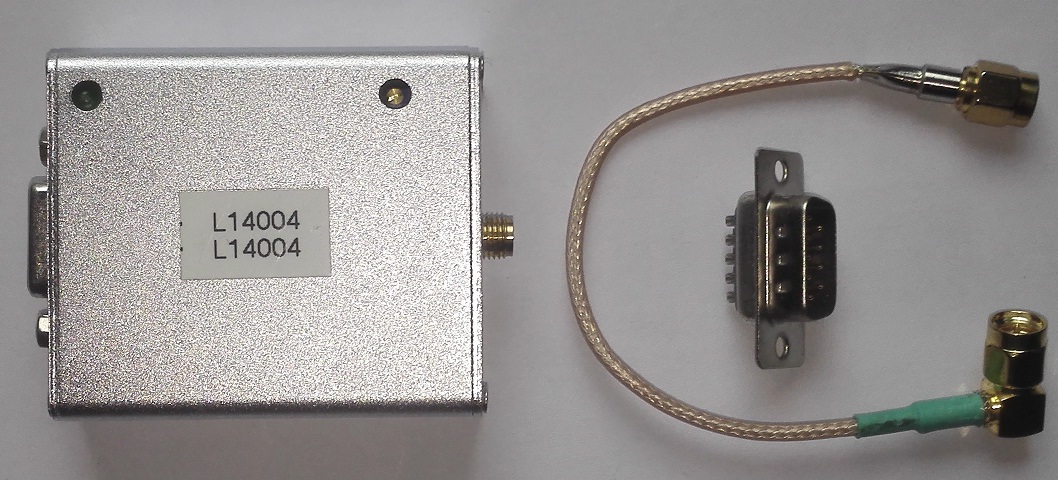

该电容高度传感器主要用于激光切割焊接等应用,利用电容测量的原理,测量喷嘴与被切割板材之间的距离。客户可利用数控板卡或PLC的A/D模块等来读出传感器的模拟电压,并利用此电压参与控制割炬的升降,进而达到调高的目的。
工作原理举例如下:调节传感器使得割嘴离钢板1mm时,输出基准模拟电压为5V。当间隙距离小于1mm时,模拟电压会变少;大于1mm时,模拟电压会增大。客户利用此模拟电压的变化量去驱动伺服或步进电机控制割炬升降,使得模拟电压保持5V不变,则割嘴离钢板的间隙亦保持不变,达到调高的目的。
因为本产品只提供模拟电压,故使用本产品的客户需要有一定的研发能力,懂得如何利用此0-10V的模拟电压去建立一个位置闭环系统,否则不能使用本产品,建议使用本公司的另一款激光调高器CHC-400A。
|
